Новые возможности SQL Server 2005 Integration Services


Редактор Control Flow


Редактор Control Flow похож на DTS 2000 в том, что он содержит задачи и зависимости их запуска, но отличается наличием некоторых новых объектов-контейнеров, о которых следует знать. Эти контейнеры - For Loop, Foreach Loop, Sequence, а также задача Data Flow - содержат другие компоненты, которые производят определенного вида действия. Последовательность процессов в пакете задается с помощью редактора Control Flow. Редактор представляет собой рабочую область, в которой графически определяется, как задачи взаимодействуют между собой и порядок, в котором они будут выполняться.

После добавления новой задачи редактор Control Flow автоматически добавляет к ней стрелку или, иначе говоря, ограничение приоритета, с помощью которого данная задача может быть соединена с другими. Это показано на Рисунке 14.

Рисунок 14

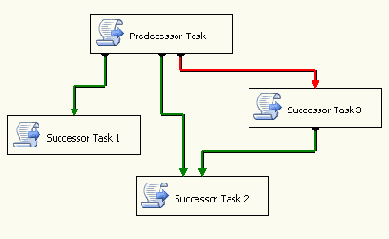

Если Вы нажмете кнопкой мыши в любую часть стрелки или линии, то Редактор пакетов изменит ее на пунктирную линию. Теперь можно перетянуть стрелку на другую задачу и выбрать ее в качестве задачи-приемника нажатием кнопки мыши. Редактор соединит две задачи таким образом, что та задача, в которую направлена стрелка, будет запущена только в том случае, когда предшествующая задача будет успешно завершена (см. Рисунок 15).

Рисунок 15

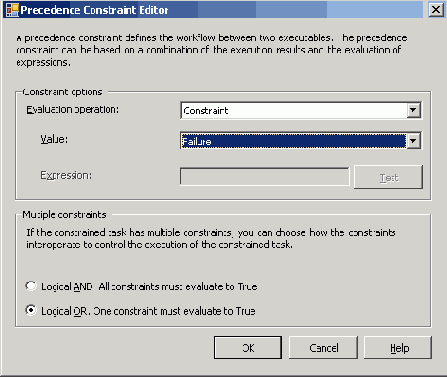

Если нужно, чтобы задача-преемник была выполнена только в том случае, когда задача-предшественник закончиться неудачно, то необходимо дважды нажать кнопку мыши на линии, соединяющей эти две задачи для вывода диалога Precedence Constraint. В этом диалоге можно поменять результат выполнения на любой доступный, но если выбрать OnFailure и затем нажать OK, то цвет линии изменится на красный. На Рисунке 16 показано диалоговое окно Precedence Constraint Editor со своими опциями конфигурации.

Рисунок 16

Если необходимо, чтобы задача-преемник была запущена при любом результате завершения задачи-предшественника, то нужно изменить ограничение приоритета на OnCompletion и тогда цвет линии поменяется на синий.

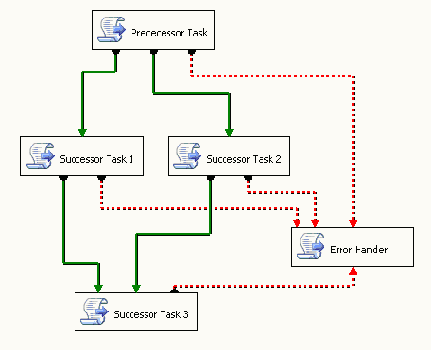

Наличие в пакете только двух задач подразумевает только одно ограничение приоритета между ними. Если же пакет требует нескольких задач, то также можно добавить несколько ограничений приоритета между всеми задачами для создания столь сложных зависимостей, сколь необходимо пакету. На Рисунке 17 изображен немного более сложный пример процесса обработки и то, как SSIS позволяет осуществлять больший контроль над ходом выполнения.
